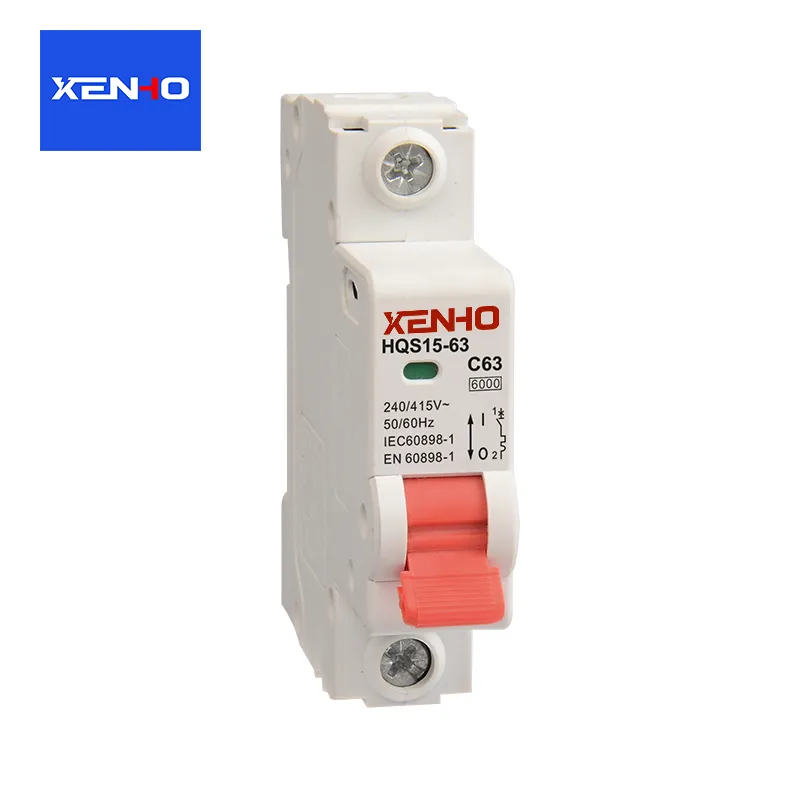

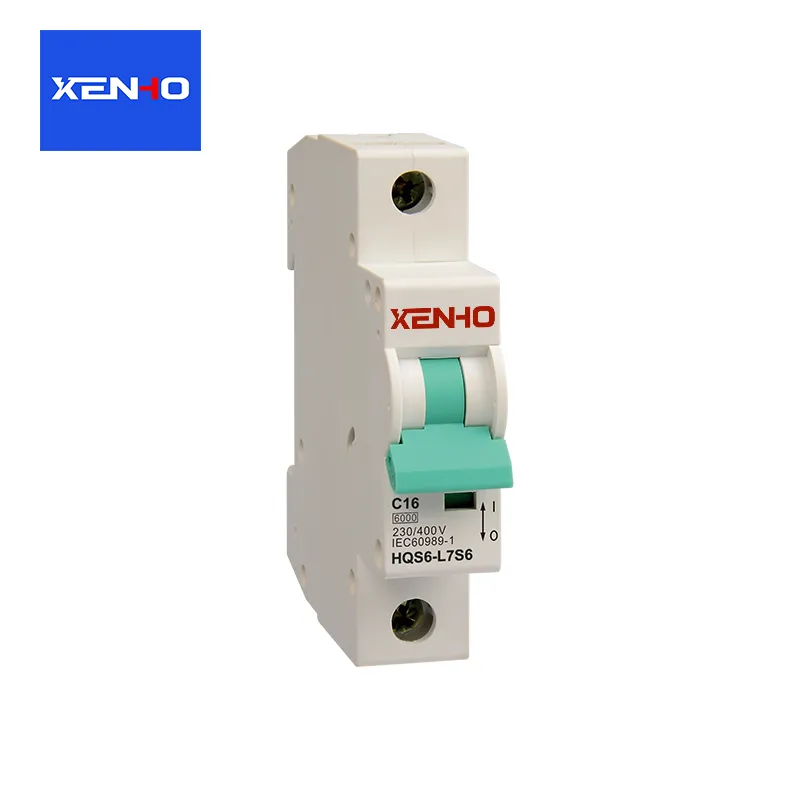

Ажыратқыштың жұмыс принципі қандай?

Жұмыс принципі аажыратқышбақылаудың, бағалаудың және орындаудың негізгі логикасына айналады.  Кіріктірілген өшіру механизмі және доғаны сөндіру жүйесі арқылы ол қалыпты коммутацияны басқаруға және ақаулы тізбектерді жылдам ажыратуға қол жеткізеді.  Оны екі бөлікке бөлуге болады: қалыпты жұмыс күйі және ақаудан қорғау күйі. Доғаны сөндіру жүйесі сенімді ажыратуды қамтамасыз ететін негізгі көмекші компонент болып табылады.

Қалыпты жұмыс күйі: тізбекті қосу және ажырату

Қолмен/Электрмен жабу: Оператор тұтқаны немесе электр механизмін пайдалана отырып, автоматты ажыратқыштың қозғалатын контактісін стационарлық контактіге қарай жылжытады, контакт орнатады және тізбекті жауып, қалыпты қуат беруді қамтамасыз етеді. Жабылғаннан кейін құлыптау механизмі тізбектің үздіксіздігін сақтай отырып, қозғалатын контактіні жабық күйде бекітеді.

Қолмен ажырату: ажырату тұтқасы тартылған кезде құлыптау механизмі құлпы ашылады және кері серіппенің күші қозғалатын контактіні стационарлық контактіден ажыратып, тізбекті бұзады. Егер осы уақытта ток аз болса, контактілер арасында пайда болған доға өздігінен сөнеді.

Ақаулықтан қорғау күйі: автоматты өшіру және тізбекті ажырату

Тізбекте шамадан тыс жүктелу, қысқа тұйықталу немесе төмен кернеу сияқты ақауларға тап болғанда, кірістірілген өшіру құрылғысы құлыптан босату үшін құлыптау механизмін іске қосып, автоматты өшіруге қол жеткізеді. Әртүрлі ақаулар әртүрлі өшіру принциптеріне сәйкес келеді:

Шамадан тыс жүктемеден қорғау (термиялық өшіру принципі)

Негізгі компонент: Биметалдық жолақ (жылулық кеңею коэффициенттері айтарлықтай әртүрлі екі металл жолақтан тұрады).

Жұмыс логикасы: Тізбек шамадан тыс жүктелген кезде, ток үздіксіз номиналды мәннен асып түседі, бұл биметалдық жолақтың қызып кетуіне байланысты майысуын және деформациясын тудырады. Деформация шекті мәнге жеткенде құлыптау механизмін құлыпты ашу үшін итереді, ал қозғалатын контакт серіппенің әсерінен тізбекті ажыратады.

Ерекшеліктер: Кешіктірілген әрекет; қысқа мерзімді шамадан тыс жүктемелер (мысалы, қозғалтқышты іске қосу) жалған өшіруді болдырмай, өшіруді тудырмайды.

Қысқа тұйықталудан қорғау (электромагниттік өшіру принципі)

Негізгі компонент: Электромагниттік катушкалар (темір өзекке оралған).

Жұмыс логикасы: Қысқа тұйықталу орын алған кезде ток бірден номиналды мәннен ондаған немесе тіпті жүздеген есе өседі. Электромагниттік катушкалар күшті электромагниттік күш тудырады, темір өзегін құлыптау механизміне соғу үшін тартып, оны бірден ашады.

Ерекшеліктер: Миллисекунд деңгейіндегі жылдам әрекет; жабдықтың доғалық зақымдалуын болдырмайтын немесе өрт тудырмайтын тізбекті өте қысқа мерзімде ажырата алады. Төмен кернеуден/кернеу жоғалтудан қорғау (төмен кернеуді тоқтату принципі)

Негізгі құрамдас: кернеуді бақылау үшін тізбекке параллель жалғанған төмен кернеуді өшіру катушкасы.

Жұмыс логикасы: Кернеу номиналды мәннен шамамен 70%-дан төмен түскенде немесе толығымен жоғалғанда, қосқыштың электромагниттік күші жоғалады, ал темір өзегі серіппенің әсерінен құлыпты ашу үшін іске қосады, осылайша тізбекті ажыратады.

Функция: Төмен кернеу салдарынан жабдықтың дұрыс жұмыс істемеуін және зақымдалуын болдырмайды, сондай-ақ қуат қалпына келтірілгенде жабдықтың кенеттен қосылуынан туындайтын қауіпсіздік қауіптерін болдырмайды.

Ағып кетуден қорғау (қалдық токтан қорғау принципі)

Негізгі компонент: Нөлдік тізбекті ток трансформаторы.

Жұмыс логикасы: Қалыпты жағдайда фазалық және бейтарап сызықтағы ток шамасы бойынша тең және бағыты бойынша қарама-қарсы. Трансформатордың өзегіндегі магнит ағыны бірін-бірі жоққа шығарады, нәтижесінде индукциялық ток шығуы болмайды; ағып кету орын алған кезде (мысалы, адамға электр тогының соғуы) токтың бір бөлігі жер арқылы ағып, екі фазалы токтың теңгерімсіздігін тудырады. Трансформатор индукциялық сигналды тудырады, өшіру құрылғысын іске қосады.

Мүмкіндіктер: Төмен жұмыс шегі (әдетте 30 мА), жеке қауіпсіздікке басымдық береді.
