Қысқа тұйықталудан және шамадан тыс жүктемеден қорғауды қамтамасыз ету үшін дұрыс ажыратқышты қалай таңдауға болады?

Әртүрлі сценарийлер тиісті қорғанысты және орнатудың қарапайымдылығын қамтамасыз ету үшін автоматты ажыратқыштардың әртүрлі түрлерін қажет етеді:

Тұрғын/азаматтық сценарийлер

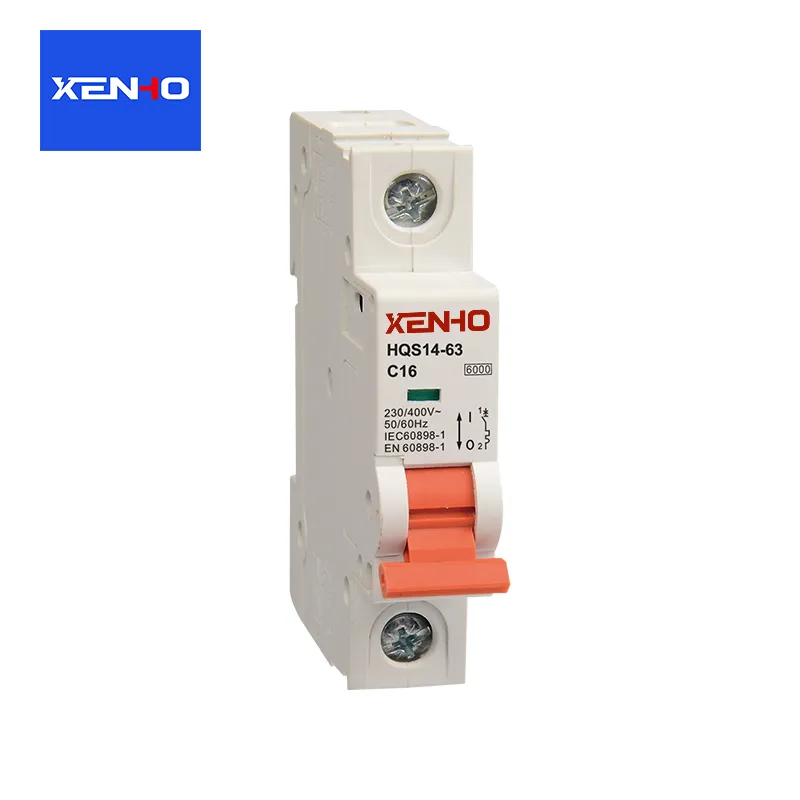

таңдаңызМиниатюралық схема Вреакторлар(MCB)

Ерекшеліктері: Шағын өлшемдері, төмен құны, кірістірілген жылу-магниттік өшіру (шамадан тыс жүктемеден де, қысқа тұйықталудан да қорғауды қамтамасыз етеді), тарату қораптарында DIN рельсін орнатуға жарамды;

Таңдау бойынша ұсыныстар: жарықтандыру тізбектері үшін B-қисығын, розетка/кондиционер схемалары үшін C-қисығын және жоғары қуатты құрылғылар үшін (3P кондиционерлері сияқты) C/D-қисығын пайдаланыңыз.

 Өнеркәсіптік/коммерциялық сценарийлер (жоғары жүктеме тогы)

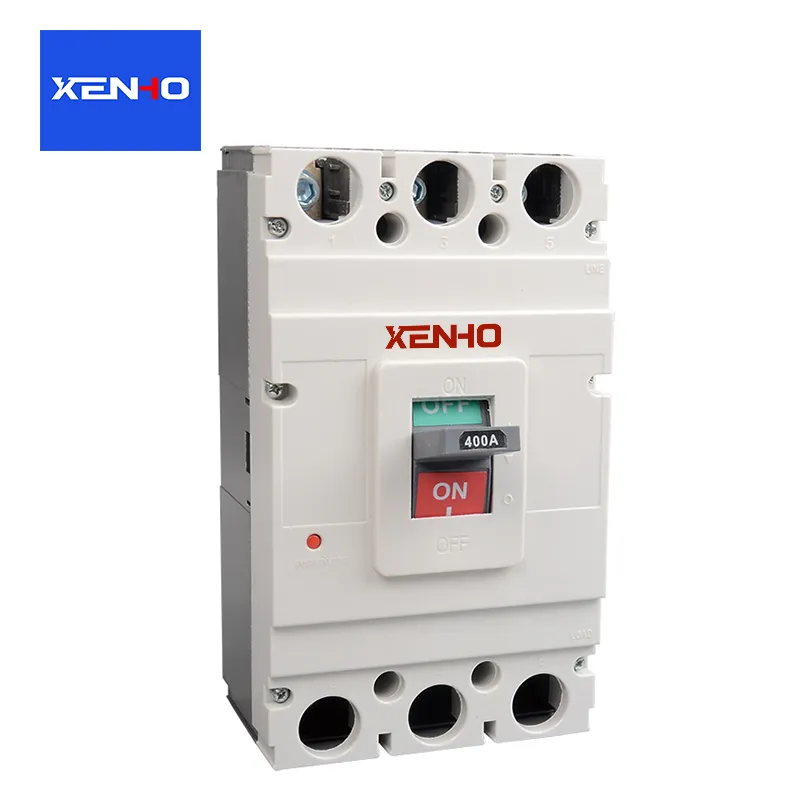

Ағым 63~630A: таңдаңызҚалыпталған корпусты ажыратқыштар(MCCB), қолмен/электрлік жұмысты қолдайтын, күшті ажырату қабілеті және қосымша керек-жарақтармен кеңейтілетін функционалдылық;

Ағым >630A: таңдаңызАуа сөндіргіштері(ACB), электр тарату бөлмелеріндегі кіріс желілері/автобус байланыстары үшін пайдаланылады, ақаулар кезінде үлкен көлемде электр қуатының үзілуін болдырмау үшін селективті қорғанысты қамтамасыз етеді.

 Ылғалды/Жоғары жеке қауіпсіздік талаптарының сценарийлері

таңдаңызҚалдық токтың ажыратқыштары(RCBO), MCB негізіндегі ағып кетуден қорғауды біріктіретін, ванна бөлмелері, асүйлер және сыртқы тізбектер үшін жарамды «шамадан тыс жүктеме + қысқа тұйықталу + ағып кетуден» үш еселенген қорғанысты қамтамасыз етеді.

Ажыратқыштарды таңдау кезінде аулақ болу керек негізгі нүктелер

«Өлшемді ұлғайтудан» аулақ болыңыз: шағын ток тізбегін (мысалы, 10А жарықтандыру тізбегін қорғайтын 100А MCB) қорғау үшін үлкен номиналды тогы бар автоматты ажыратқышты пайдалану шамадан тыс жүктеме/қысқа тұйықталу кезінде уақытында істен шығуға әкеледі;

Ажырату сыйымдылығын «аз көрсетілу» мүмкін емес: кіріс ұшы жоғары деңгейлі ажырату мүмкіндігін таңдауы керек (мысалы, 10кА), әйтпесе қысқа тұйықталу кезінде автоматты ажыратқыш жарылуы мүмкін;

Қисық сызықты дұрыс таңдамау негізгі қателік болып табылады: қозғалтқыш тізбектері үшін B-қисығын пайдалану жиі кедергі келтіреді, ал жарықтандыру тізбектері үшін D-қисығын пайдалану шамадан тыс жүктемеден қорғау сезімталдығын төмендетеді.
